Wandöffnungen

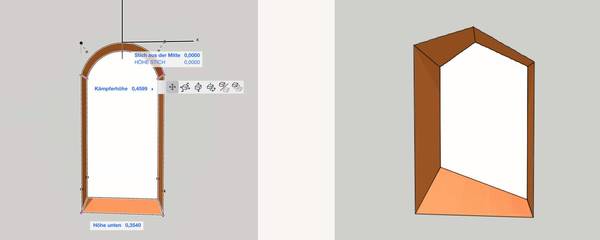

Die quickArch Öffnung

Öffnungen in Wände können in ArchiCAD entweder als Fenster- oder als Tür-Objekt eingefügt werden. quickArch bietet beide Möglichkeiten in zwei unabhängigen Objekten: Als Fensterobjekts setzt man die "quickArch Öffnung" ein, als Türobjekt setzt man die "quickArch Türöffnung" ein. Je nachdem in welchen Zusammenhang man die Öffnung benötigt, wählt man das entsprechende ArchiCAD-Werkzeug aus. Die Funktionalität beider Objekte ist ansonsten ident.

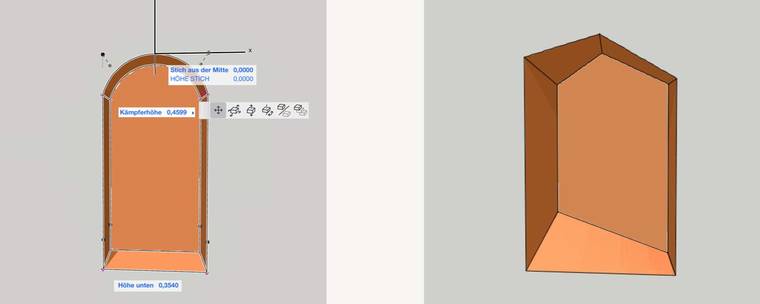

Die quickArch Nische

Soll nur eine Nische in eine Wand eingesetzt werden, ist auch dies mit einem eigenen Nischenobjekt möglich. Die Funktionalität ist im Grunde die selbe, wie die des Öffnungsobjekts, es wird lediglich nicht die gesamte Wand durchbrochen.

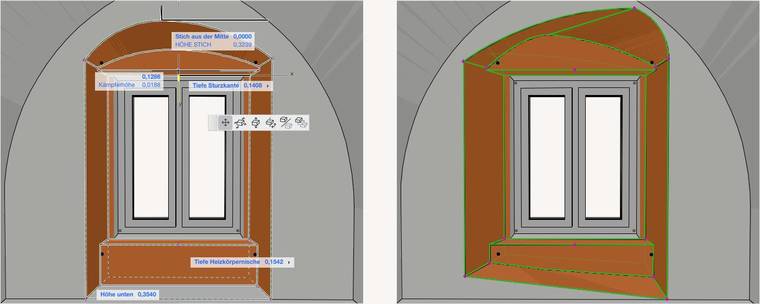

Die quickArch Fensternische

Benötigt man zu einem beliebigen ArchiCAD-Fenster eine Wandnische mit Gewölbe mit oder ohne Heizkörpernische und evtl. im Sturzbereich eine andere Tiefe, so bietet die quickArch Fensternische eine einfache Möglichkeit dies zu realisieren, indem man das bestehende ArchiCAD-Fenster kopiert, aus der Kopie mit Hilfe der Spritze im Einstellungsfenster die Parameter auf die quickArch-Fensternische überträgt und anschließend die Nischen- und Gewölbepunkte im Grundriss und im 3D-Fenster an die gewünschte Stelle verschiebt.

User Interface

Das User Interface der quickArch Öffnung, der quickArch Nische sowie der quickArch Fensternische ist in vier grundlegende Kategorien unterteilt: die Gewölbegeometrie, die Grundrissdarstellung, die Ansichts- und Schnittdarstellung sowie die 3D-Darstellung.

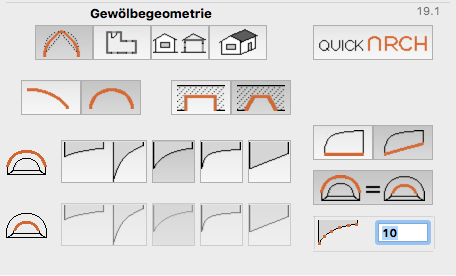

Unter “Geometriedarstellung” kann man folgende Einstellungen treffen:

  • Ob die Öffnung / Nische einen einseitigen Bogen (Stich und ein Kämpfer) oder einen zweiseitigen Bogen (Stich und zwei Kämpfer) hat.
  • Ob es sich um eine rechtwinkelig oder schräg geschnittene Laibung handelt.
  • Ob die Öffnungsunterkante horizontal ist oder frei verzogen werden kann.
  • Ob die Bogenformen auf der Vorder- und Rückseite der Öffnung / Nische ident sind oder ein Übergang zwischen verschiedener Bogenformen möglich ist.
  • Um welche Bogenform(en) es sich handelt (Segmentbogen, Spitzbogen, elliptischer Bogen, Korbbogen, gerade Kante).
  • Welche Auflösung (Anzahl der errechneten Bogenpunkte pro Bogenseite) verwendet werden soll.

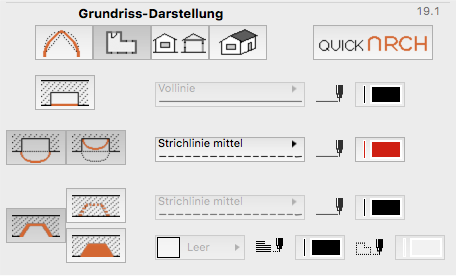

Unter “Grundriss-Darstellung” kann man folgende Einstellungen treffen:

  • Wie die Bogenform dargestellt werden soll (nicht, nur den äußeren Bogen, beide Bögen) sowie deren Linienart und Stift.
  • Wie die Laibungsform dargestellt werden soll (als Schnitt, nur die Öffnungs- / Nischenkontur oder mit zusätzlicher Deckschraffur) sowie deren Linienart, Stift und bei letzterem Schraffurtyp sowie Vorder- und Hintergrundstift.

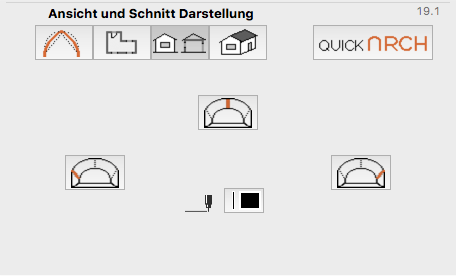

Unter “Ansicht und Schnitt Darstellung” kann man folgende Einstellungen treffen:

  • Welche Linien im Schnitt dargestellt werden sollen (Stichlinie und die beiden Widerlager) sowie deren Stift.

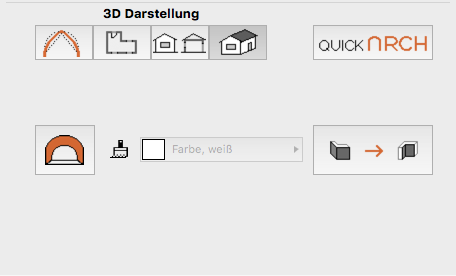

Unter “3D Darstellung“ kann man folgende Einstellungen treffen:

  • Welches Oberflächenmaterial die Bogenflächen haben sollen.

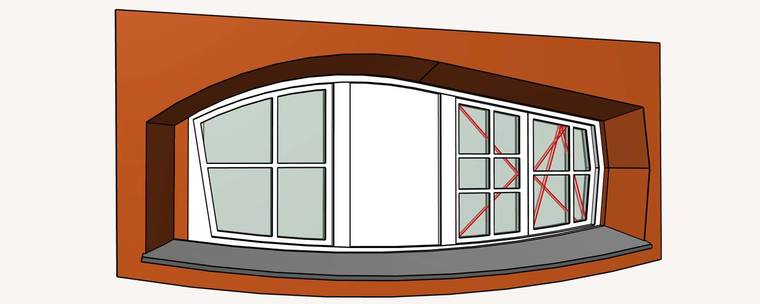

Das quickArch Polyfenster

Das quickArch-Polyfenster deckt eine große Vielfalt an Fenster- und Laibungserscheinungsformen in einem Fensterobjekt ab.

User Interface

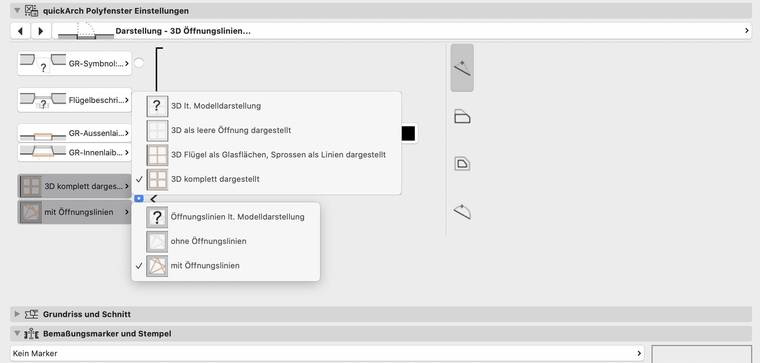

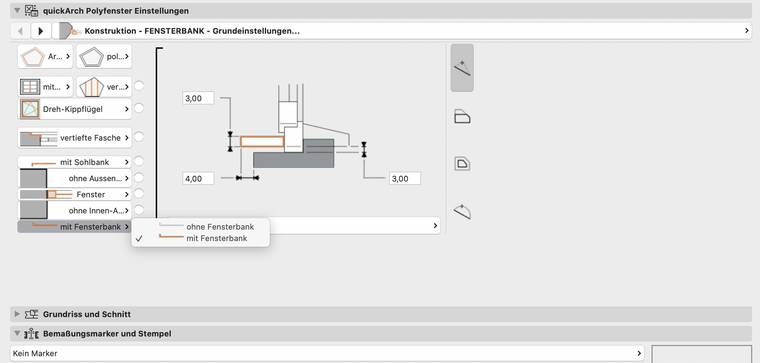

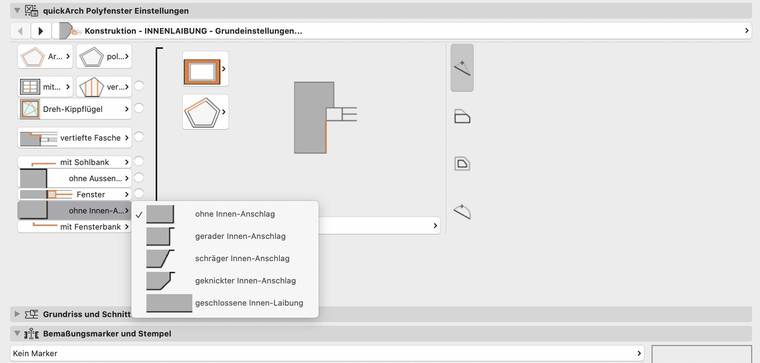

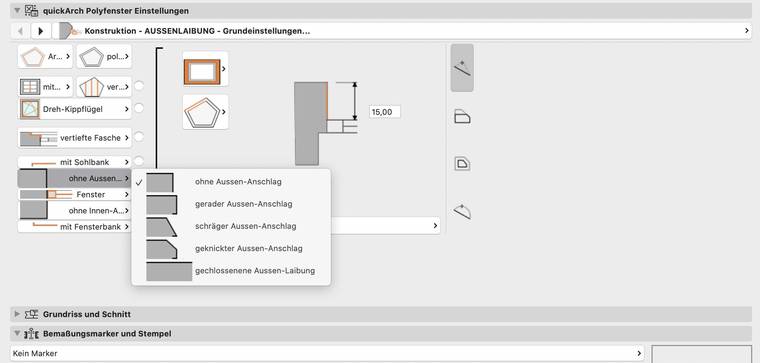

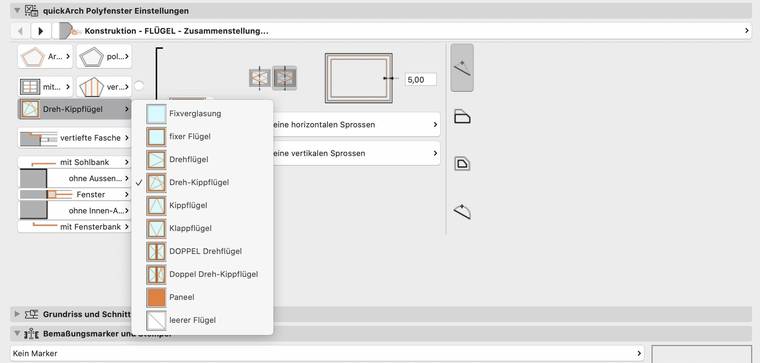

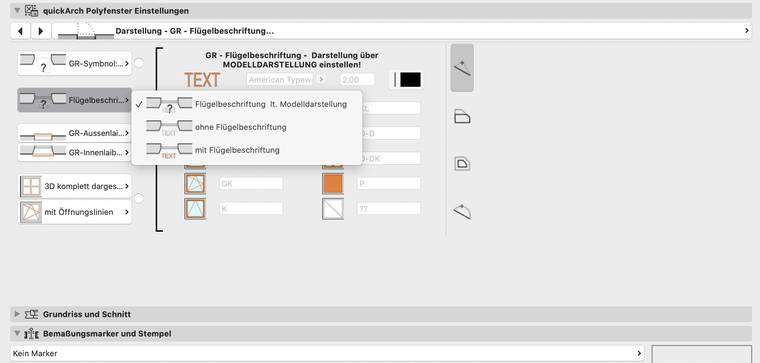

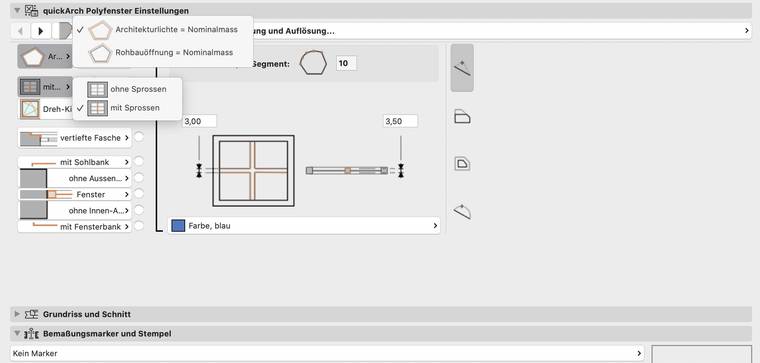

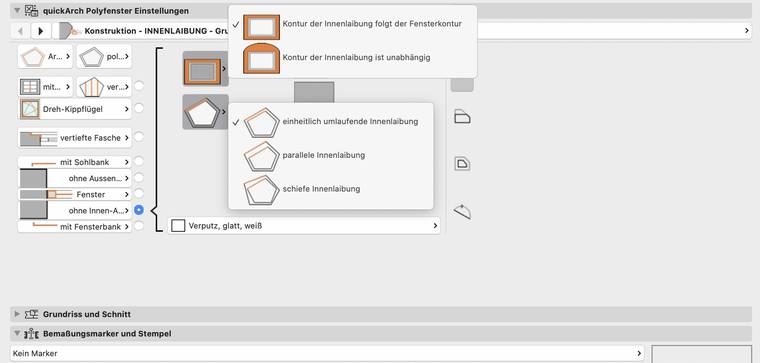

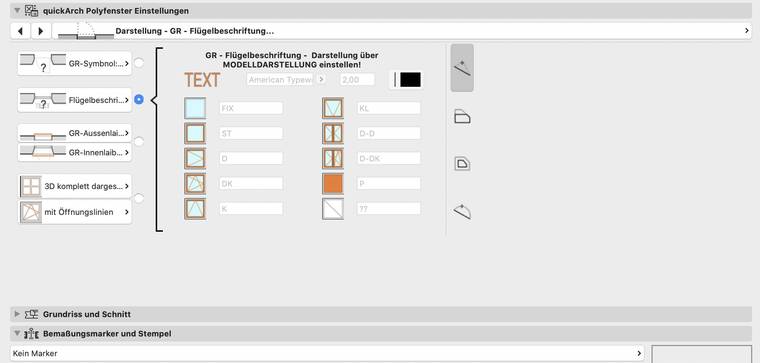

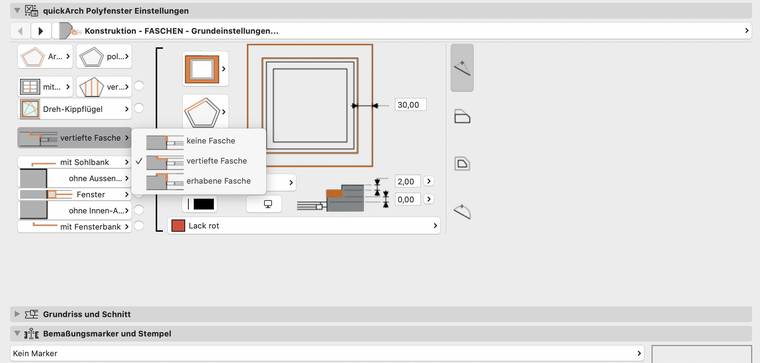

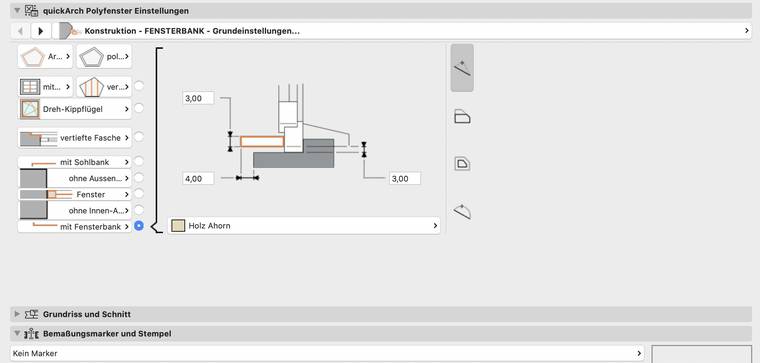

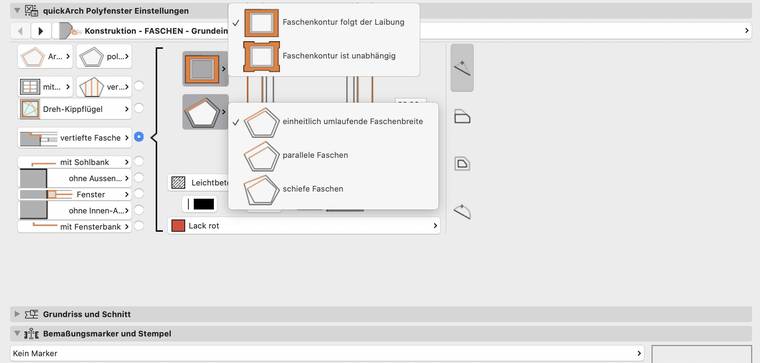

Aufgrund der gesteigerten Komplexität des quickArch Polyfensters wurde auch das User Interface von Grund auf neu organisiert, um die vielen Einstellungsmöglichkeiten möglichst überschaubar darzustellen:

Es ist grundsätzlich in zwei Seiten gegliedert, der "Konstruktion" und der "Darstellung", die wiederum in zwei Bereiche unterteilt sind. Auf der linken Seite sind die wichtigsten Einstellungen in den Hauptparametern zusammengefasst, auf der rechten Seite befinden sich die Detailparameter.

Die Hauptparameter sind in Bereiche gegliedert. Diese Bereiche repräsentieren die Unterseite der Detailparameter. Verändert man einen der Hauptparameter, wird automatisch die dazu passende Unterseite der Detailparameter aufgerufen. Außerdem kann man zwischen den Unterseiten wählen, indem man den entsprechenden Radiobutton aktiviert.

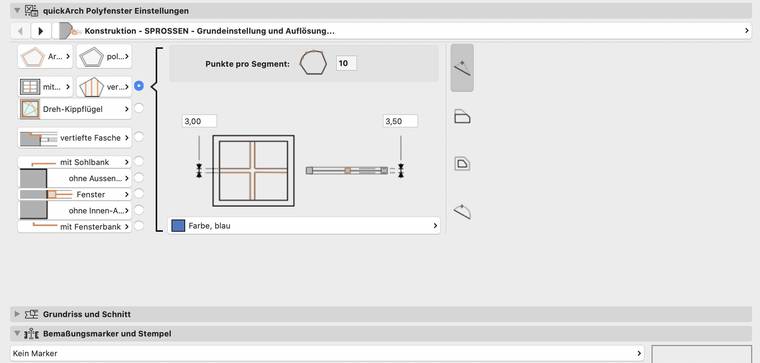

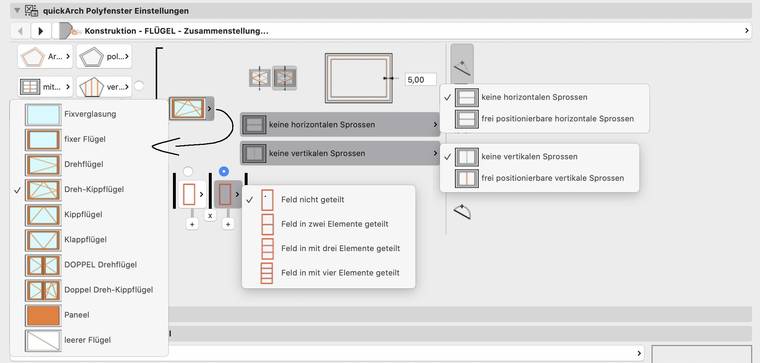

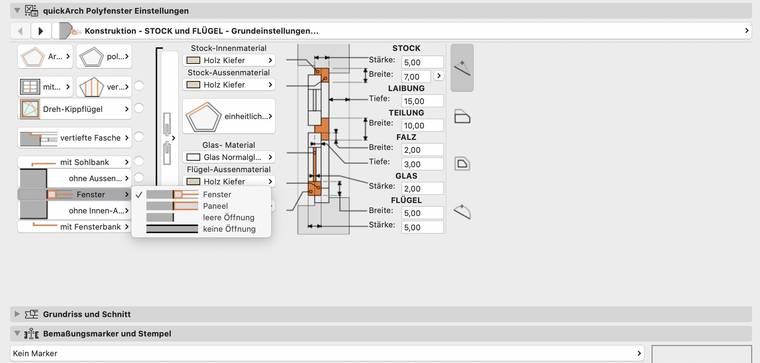

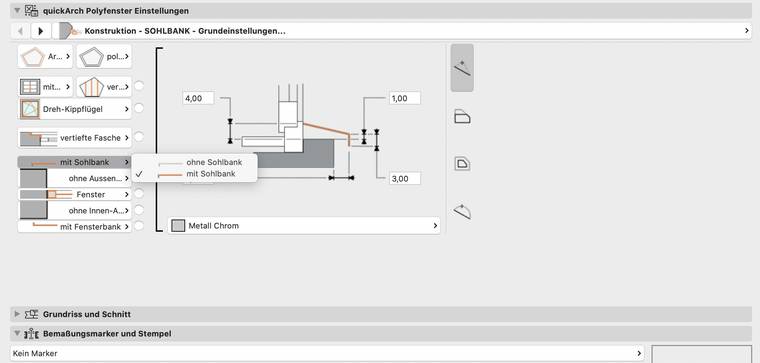

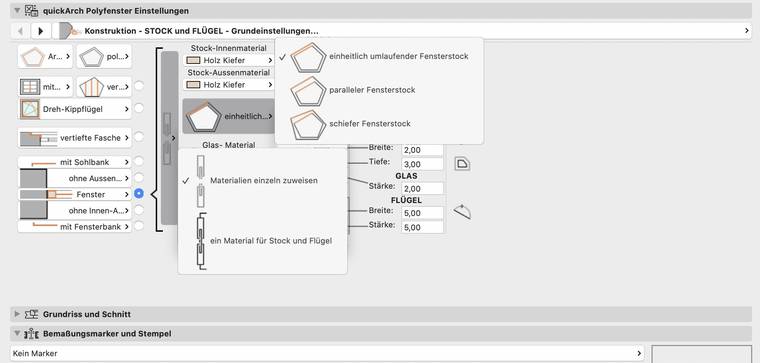

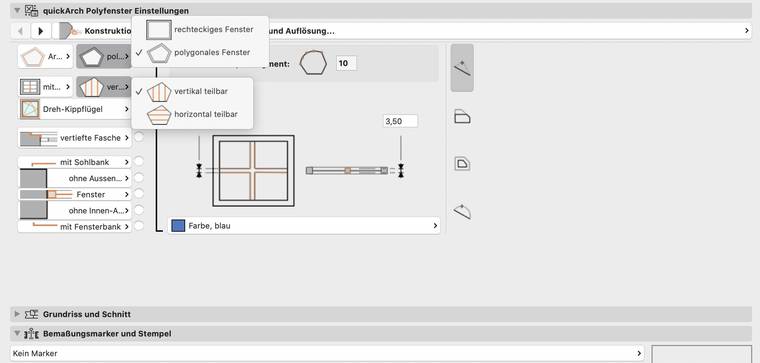

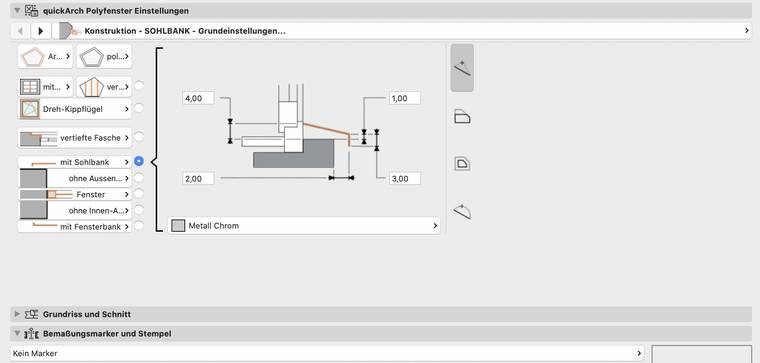

Konstruktion

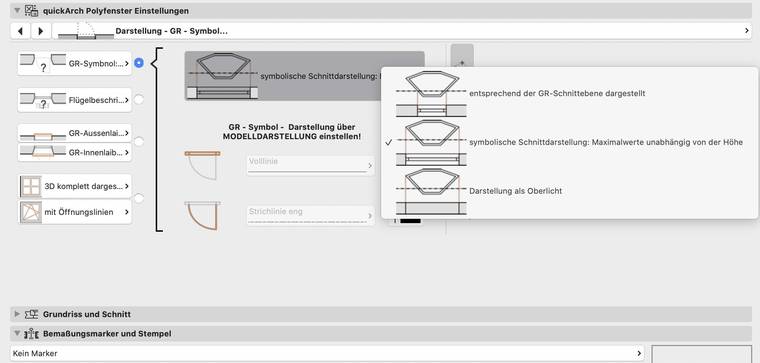

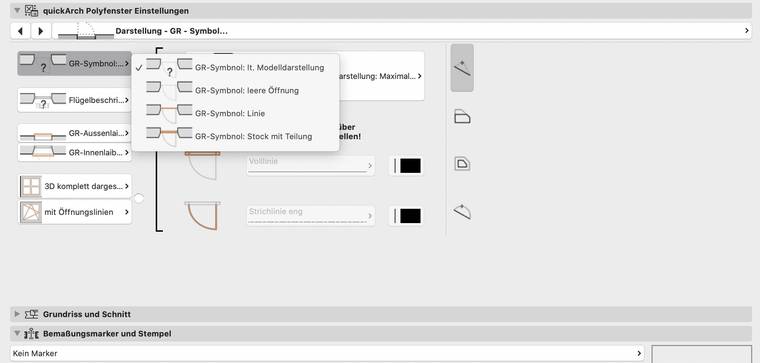

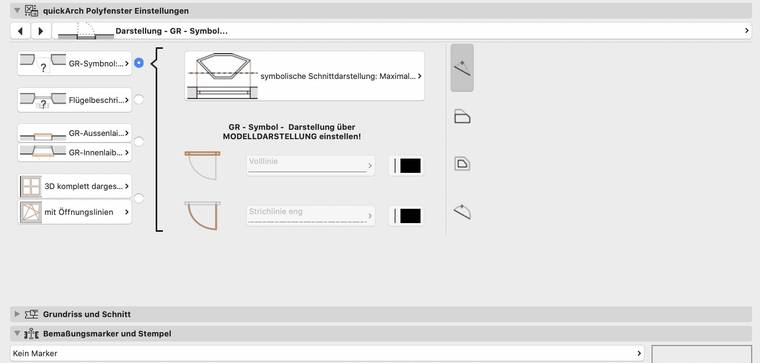

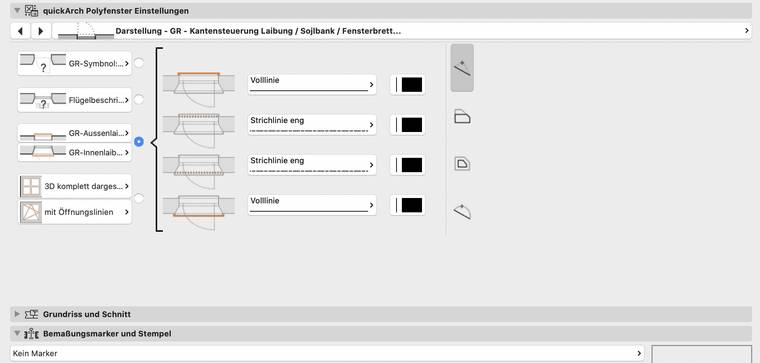

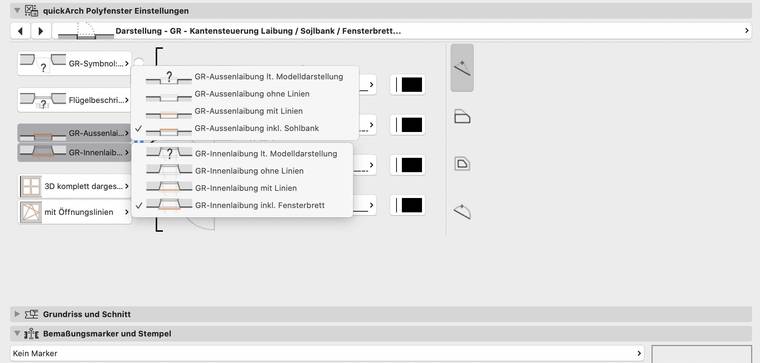

Darstellung
