Die quickArch Wand

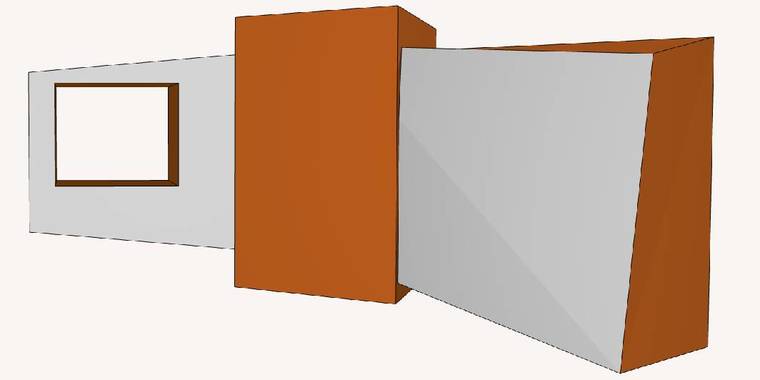

Sich verjüngende, geneigte oder auch gesetzte und verformte Wände lassen sich mit Hilfe der quickArch-Wand schnell modellieren.
User Interface
Das User Interface der quickArch Wand ist in zwei grundlegende Kategorien unterteilt: den geometrischen Eigenschaften des Objekts und deren Darstellung im ArchiCAD. Dabei sind die beiden Kategorien wiederum in die beiden Wandseiten und möglichen booleschen Operatoren sortiert.

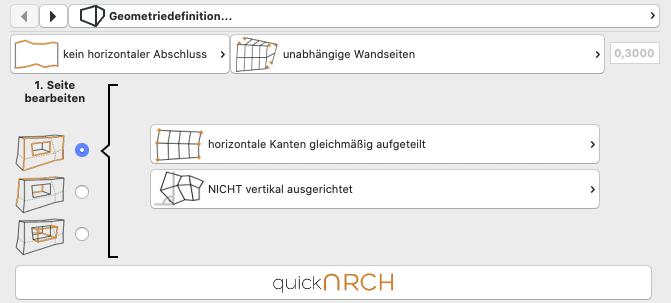

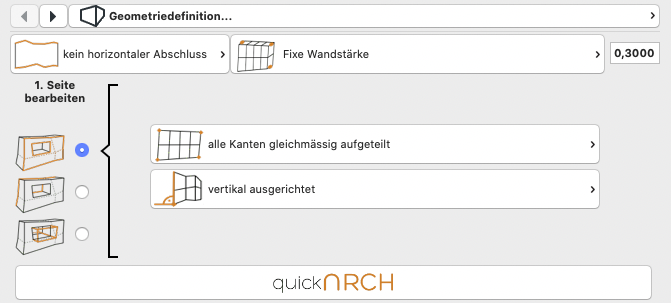

Unter "Geometriedefinition" kann man folgende Einstellungen treffen:

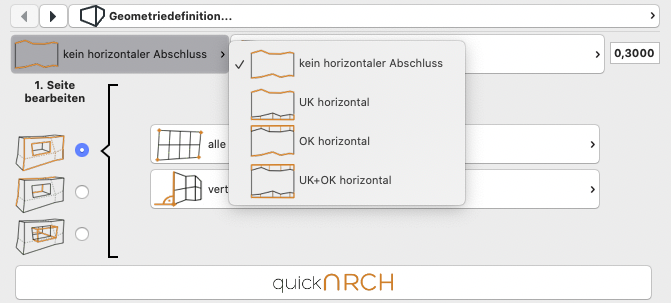

- Ob die Wand oben oder / und unten einen horizontalen Abschluss haben soll.

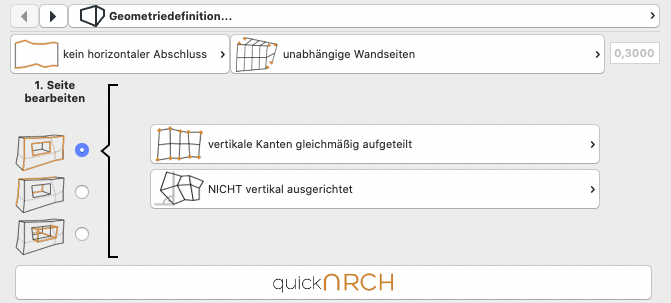

- Ob die Wand eine fixe Stärke aufweist, oder ob die Wandseiten unabhängig von einander bearbeitbar sein sollen.
- Ob die Wand bzw. jeweilige Wandseite vertikal ausgerichtet ist.
- Welche Punkte der Matrix von der Maus verändert werden können (die vier Eckpunkte, alle Punkte der horizontalen Begrenzungen, alle Punkte der vertikalen Begrenzungen oder alle Punkte der Matrix).

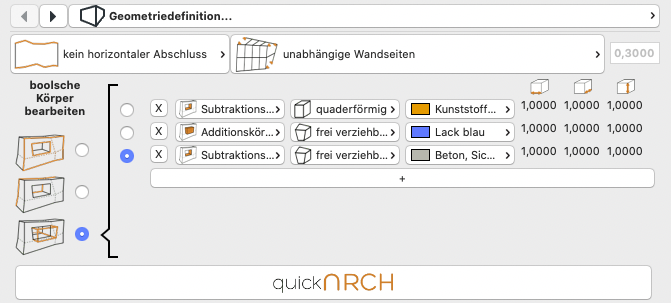

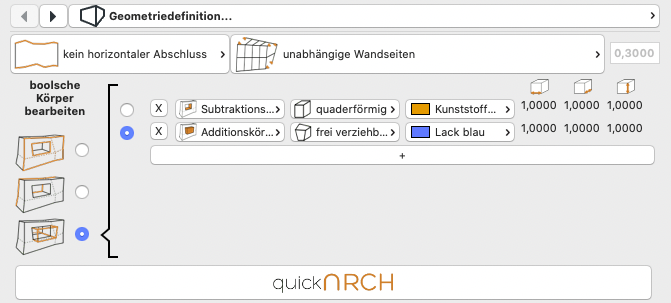

- Ob quaderförmige Körper (deren Ecken auf Wunsch auch frei verzogen werden können) als boolesche Operatoren von der Wand subtrahiert oder zur Wand addiert werden sollen.

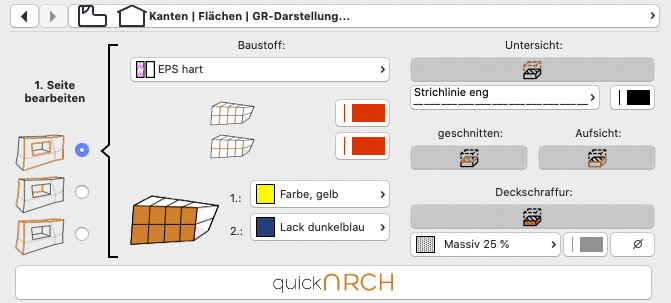

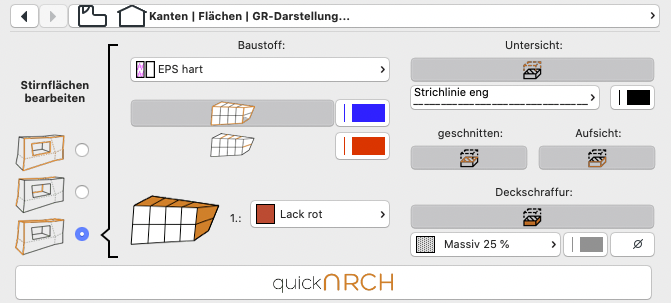

Unter "Kanten | Flächen | GR-Darstellung" kann man folgende Einstellungen treffen:
- den Baustoff der Wand – definiert Schnittschraffur und deren Stifteinstellung
- die Oberflächenmaterialien – für jede Wandseite zwei und für jeden booleschen Körper sowie der Stirnseiten eine
- die Projektion im Grundriss – Aufsicht, Untersicht, Schnitt, Deckschraffur
Das quickArch Dach

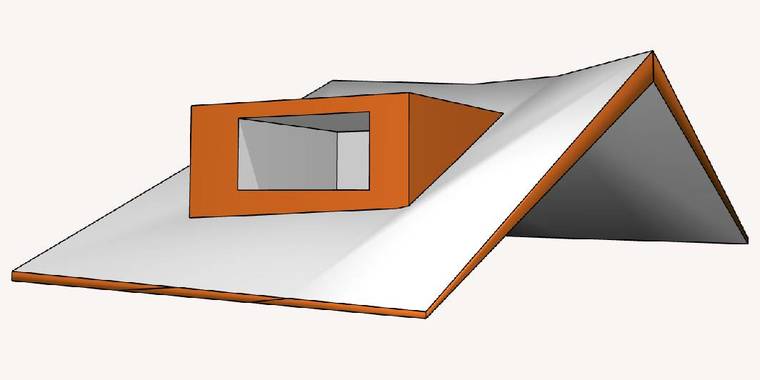

Mit Hilfe der quickArch-Dachfläche lassen sich einfach und direkt, real existierende Dachlandschaften in der jeweils erforderlichen Genauigkeit erfassen und darstellen.
User Interface
Das User Interface des quickArch Daches ist in zwei grundlegende Kategorien unterteilt: den geometrischen Eigenschaften des Objekts und deren Darstellung im ArchiCAD. Dabei sind die beiden Kategorien wiederum in die beiden Dachseiten und möglichen booleschen Operatoren bzw. der Stirnseite sortiert.

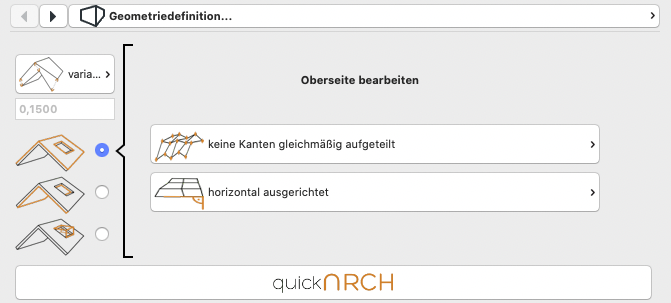

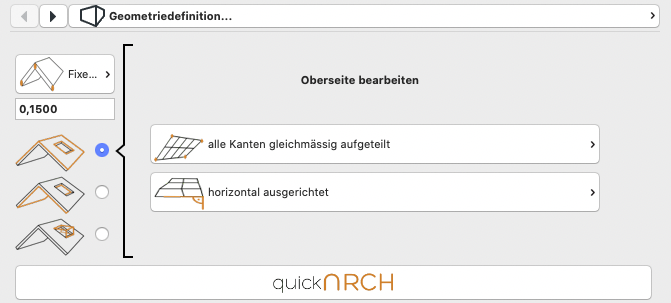

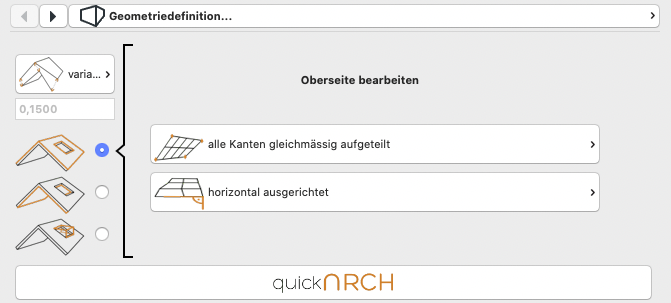

Unter "Geometriedefinition" kann man folgende Einstellungen treffen:

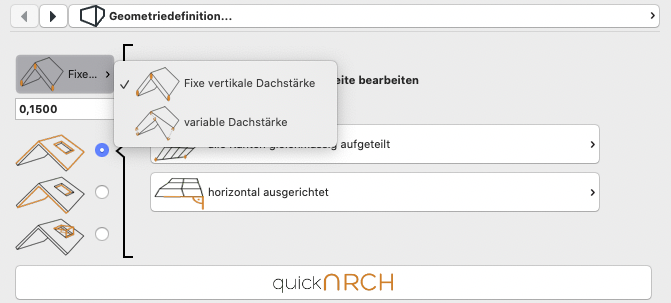

- Ob das Dach eine fixe, vertikale Stärke aufweist, oder ob die Dachseiten unabhängig von einander bearbeitbar sein sollen.

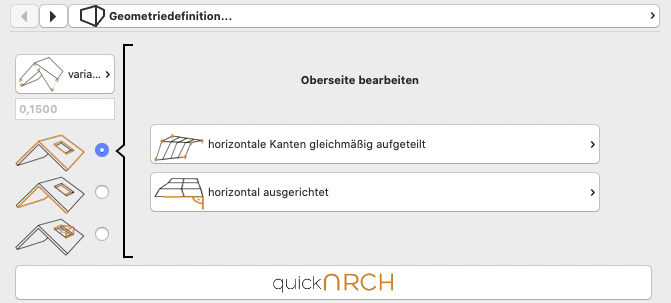

- Welche Punkte der Matrix von der Maus verändert werden können (die vier Eckpunkte, alle Punkte der horizontalen Begrenzungen, alle Punkte der vertikalen Begrenzungen oder alle Punkte der Matrix).

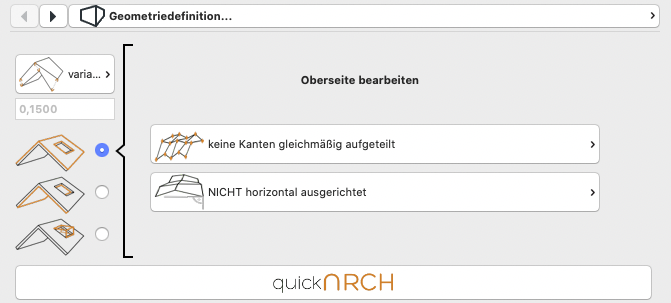

- Ob das Dach bzw. jeweilige Dachseite vertikal ausgerichtet ist.

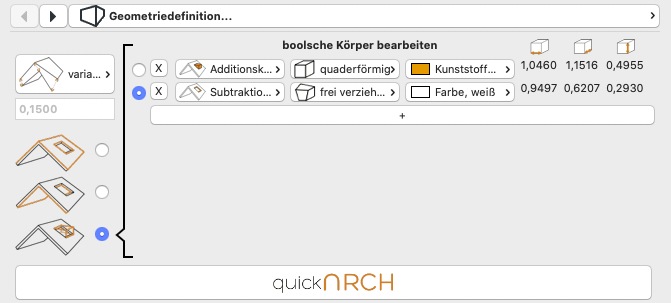

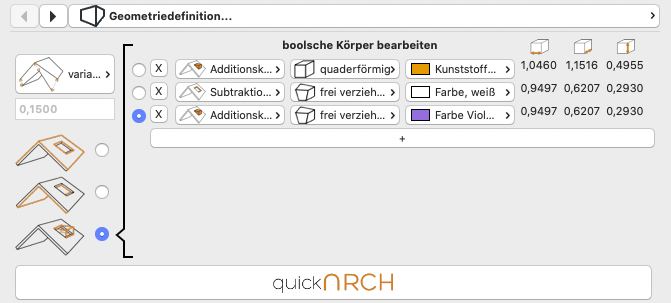

- Ob quaderförmige Körper (deren Ecken auf Wunsch auch frei verzogen werden können) als boolesche Operatoren von dem Dach subtrahiert oder zum Dach addiert werden sollen.

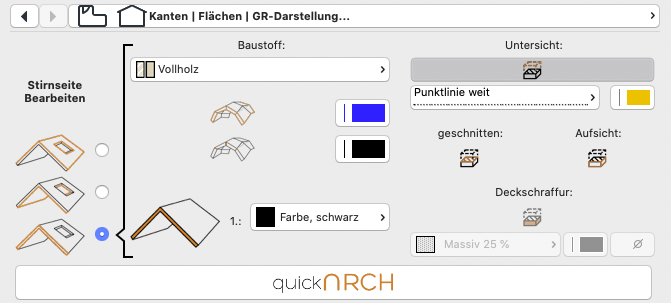

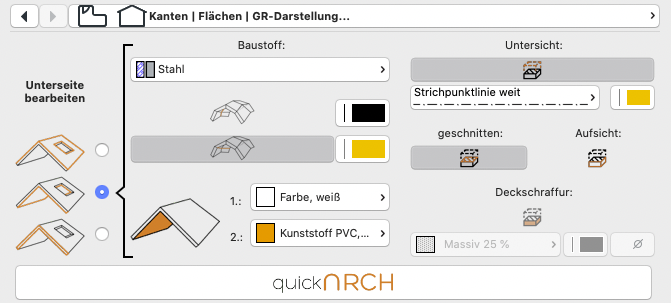

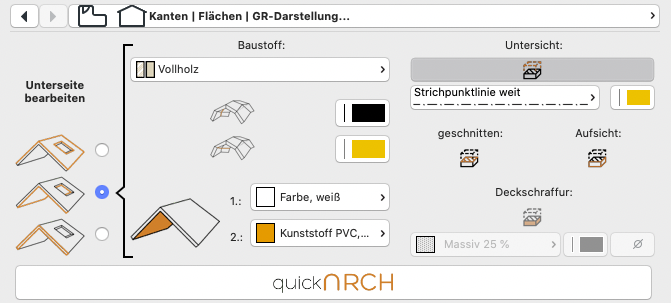

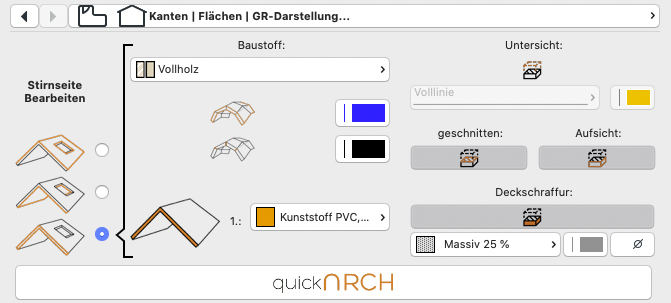

Unter "Kanten | Flächen | GR-Darstellung" kann man folgende Einstellungen treffen:
- den Baustoff des Daches – definiert Schnittschraffur und deren Stifteinstellung
- die Oberflächenmaterialien – für jede Dachseite zwei und für jeden booleschen Körper sowie der Stirnseiten eine
- die Projektion im Grundriss – Aufsicht, Untersicht, Schnitt, Deckschraffur
